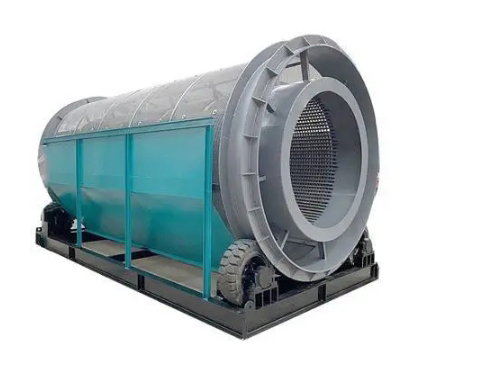

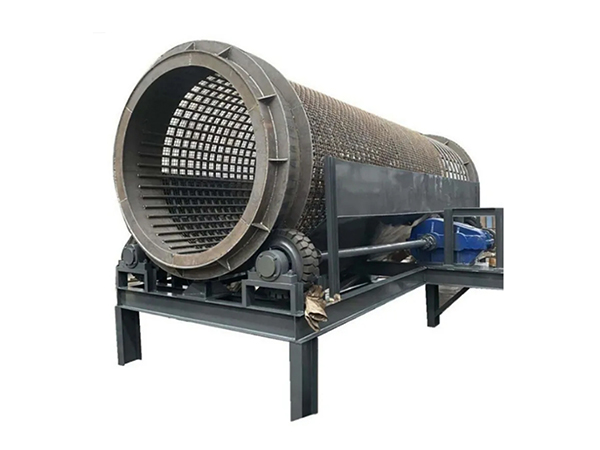

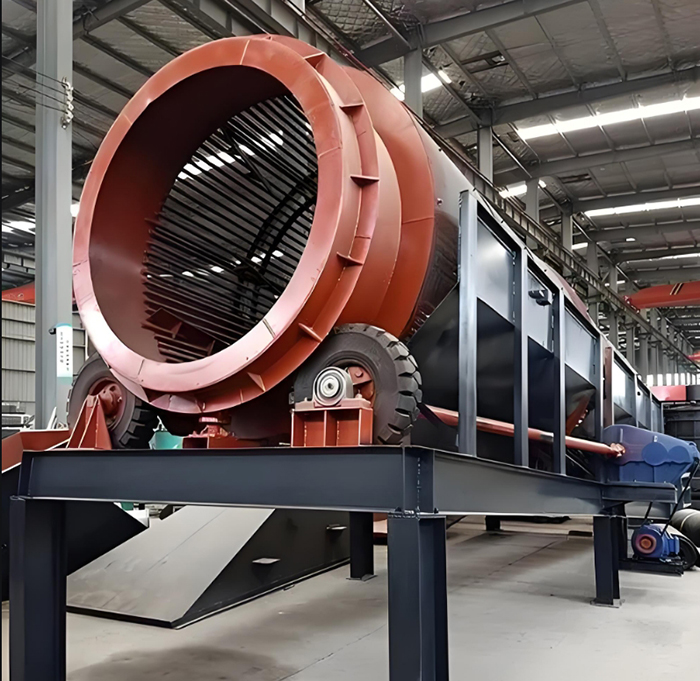

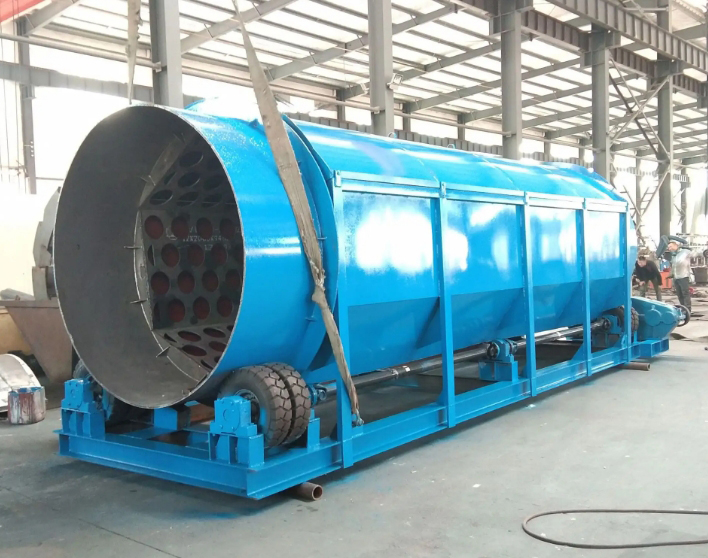

无轴圆筒筛，也被称为无轴滚筒筛或圆筒筛，是一种在多个行业中广泛应用的筛分设备。以下是对无轴圆筒筛的详细解析：

一、结构组成

无轴圆筒筛主要由筛筒、驱动装置、支撑架及进出料口等部分组成：

• 筛筒：通常为圆柱形结构，内部无轴设计，筛网固定在筛筒上，用于物料的筛分。筛网的孔径大小可根据物料特性和筛分需求进行调整。
• 驱动装置：通过电机、减速器及传动链条等部件为筛筒提供旋转动力，使其能够稳定旋转。
• 支撑架：为筛筒提供稳固的支撑，确保设备在运行过程中不会移位或倾斜。
• 进出料口：分别位于筛筒的两端，用于物料的投入和筛分后物料的排出。

二、工作原理

无轴圆筒筛的工作原理基于物料的翻滚和筛分原理：

1. 物料投入：待筛分的物料通过进料口均匀地投入筛筒内。
2. 翻滚筛分：随着筛筒的旋转，物料在筛筒内不断翻滚、跳跃和旋转。在这个过程中，小于筛网孔径的物料颗粒通过筛网落入下层或收集装置中，而大于筛网孔径的物料颗粒则留在筛网上继续被筛分。
3. 出料：筛分后的物料通过出料口排出机外，完成整个筛分过程。

三、特点与优势

1. 筛孔不易堵塞：由于物料在筛筒内不断翻滚和跳跃，防止了物料卡在筛孔中造成堵塞的问题。
2. 运行平稳噪声低：无轴设计使得筛筒在旋转过程中更加平稳，同时降低了设备运行时的噪声。
3. 结构简单维修方便：无轴圆筒筛的结构相对简单，没有复杂的传动部件和易损件，因此维修起来更加方便。
4. 筛分效率高：通过合理的筛网孔径和筛筒转速设计，无轴圆筒筛能够实现的筛分效果。
5. 环保节能：筛分过程中产生的粉尘较少，且设备能耗相对较低，符合环保节能的要求。

四、应用领域

无轴圆筒筛在多个行业中都有广泛的应用，包括但不限于：

• 矿物处理：用于矿石的筛选和处理，提取有价值的矿石并去除杂质。
• 建筑垃圾回收：对建筑垃圾进行分类处理，回收可再利用的材料如钢筋、混凝土块等。
• 煤炭筛分：将煤炭中的杂质剔除，提高煤炭的质量和燃烧效率。
• 土石筛分：将不同粒度的土石进行分离，为后续加工提供合格的原料。
• 农业加工：如粮食、饲料的筛分和除杂等。
